¿Confundido con los relevadores? ¿Curioso sobre cómo conectar un relevador de 4 pines en tu auto o moto? Esta guía detallada es solo para ti. Cubriremos todo lo que necesitas saber, desde diagramas hasta solución de problemas. ¡Quédate, va a ser un paseo emocionante!

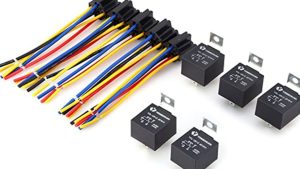

¿Qué es un Relevador, también Conocido como Relay o Relé?
Un relevador, o como se conoce comúnmente en algunas regiones, relé, es un interruptor electromecánico utilizado para controlar un circuito. En términos más sencillos, es como un interruptor que facilita el cambio de circuitos de alta tensión o alta corriente de manera segura.
¿Por Qué 4 Pines y No Más?
¡Buena pregunta! Comúnmente, encontrarás relevadores con 4 pines. Este tipo particular de relevador, a menudo referido como relevador de 4 pines, es el favorito en círculos automotrices por su eficiencia y facilidad de uso. Dicho esto, hay relevadores con 5 pines, 3 pines y más, pero el relevador de 4 pines es el más utilizado para la mayoría de las aplicaciones estándar.
El Plano: Diagrama de Cableado

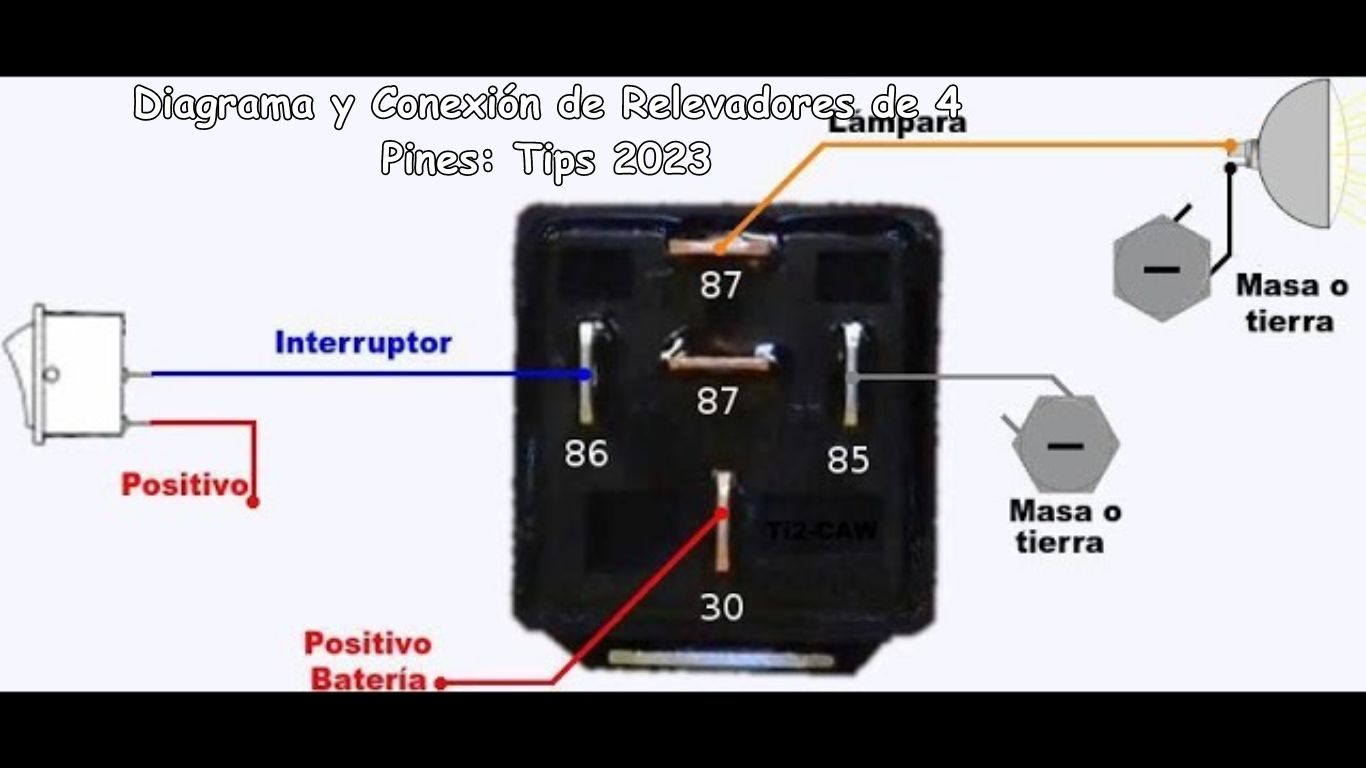

Antes de que incluso toques alguno de los pines de tu relevador, es crucial entender el diagrama de cableado. Este diagrama actuará como una hoja de ruta, guiándote a través de las complejidades de conectar un relevador de 4 pines de manera correcta. No hornearías un pastel sin una receta, ¿verdad?
La Anatomía de un Relevador de 4 Pines
En un relevador de 4 pines típico, encontrarás pines etiquetados como 85, 86, 87 y 30. Aquí tienes un desglose simple:
- Pin 85: Conectado a la tierra o al lado negativo de la bobina.
- Pin 86: Conectado al lado positivo de la bobina.
- Pin 87: Normalmente abierto, conectado a la carga.
- Pin 30: Común, conectado a una fuente de alimentación de 12V u otras fuentes de voltaje.
¿Cómo Funciona? ¿Cuál es la Función?
¿Curioso sobre el papel de cada pin? La bobina se activa cuando se aplica un voltaje a los pines 85 y 86. Esta activación controla el movimiento de un interruptor más grande, permitiendo que el voltaje fluya del pin 30 al pin 87, energizando la carga conectada. ¡Simple pero efectivo!
¿Cómo Conectar un Relevador de 4 Pines?
Primer paso, identificar los pines. Segundo paso, sigue tu diagrama de cableado. ¡De verdad, es así de simple! Pero para aquellos que son aprendices visuales:
- Conecta el pin 85 a la tierra.
- El pin 86 va al circuito de control.
- Conecta el pin 30 a tu fuente de alimentación.
- Por último, el pin 87 va al dispositivo que estás buscando controlar.
El Papel del Fusible en los Relevadores
¡Ah, los fusibles! Estos pequeños pero cruciales componentes protegen tu relevador y circuito de posibles sobrecargas. Generalmente, se instala un fusible en la línea de suministro de energía conectada al pin 30. ¿Mejor prevenir que lamentar, no?
Relevador de 12V vs. 24V: ¿Qué Elegir?
La mayoría de los relevadores están diseñados para funcionar con una fuente de alimentación de 12V. Sin embargo, si trabajas con maquinaria pesada o equipos especializados, podrías encontrar sistemas de 24V. Generalmente, elegirás en función de los requisitos de energía de tu proyecto específico.
Cómo Solucionar Problemas en un Relevador de 4 Pines
Aquí está el trato: los relevadores son bastante robustos, pero como cualquier otra cosa, pueden fallar. Si sospechas que algo no va bien, consigue un multímetro y comienza a investigar. Lo más probable es que, si tienes un problema, se muestre allí.
Aplicaciones: Usando Relevadores de 4 Pines en Motocicletas y Autos
Por último, pero no menos importante, los relevadores de 4 pines no son solo gadgets teóricos; tienen aplicaciones prácticas. Desde controlar los faros de tu auto hasta actuar como un relevador en el circuito de arranque de tu motocicleta, las posibilidades son prácticamente infinitas.
En Resumen:
- Un relevador de 4 pines, comúnmente conocido como relevador de 4 pines, es un tipo de interruptor electromecánico.
- Entender el diagrama de cableado es crucial.
- Los pines 85 y 86 activan la bobina del relevador, mientras que los pines 30 y 87 están involucrados en cambiar la carga.
- Los fusibles son un componente crítico para proteger tu relevador y circuito.
- Elige un relevador de 12V o 24V en función de las necesidades de tu proyecto.
Preguntas frecuentes (FAQ’S)
- ¿Qué es un relevador de 4 pines?
Un relevador de 4 pines es un interruptor electromecánico utilizado en diversas aplicaciones, especialmente en circuitos automotrices. - ¿Por qué es crucial entender el diagrama de cableado?
El diagrama de cableado te muestra cómo conectar correctamente cada pin del relevador, lo cual es esencial para que el circuito funcione como se espera. - ¿Cuáles son los pines clave en un relevador de 4 pines?
Los pines clave son el 85 y 86, que activan la bobina del relevador, y los pines 30 y 87, que se encargan de cambiar la carga. - ¿Para qué se utiliza el fusible en el circuito del relevador?
El fusible es crucial para proteger tanto al relevador como al circuito de posibles sobrecargas o cortocircuitos. - ¿Cómo elijo entre un relevador de 12V y uno de 24V?
La elección depende de las necesidades de tu proyecto y del tipo de circuito en el que se utilizará el relevador. - ¿Puedo usar un relevador de 4 pines en una motocicleta?
Sí, los relevadores de 4 pines son muy versátiles y también pueden usarse en motocicletas, especialmente en los circuitos de arranque. - ¿Qué pasa si conecto los pines incorrectamente?
Conectar los pines de manera incorrecta puede llevar a un mal funcionamiento del circuito y, en casos extremos, a un cortocircuito o daño del relevador. - ¿Cómo puedo comprobar si mi relevador está funcionando correctamente?
Puedes usar un multímetro para medir la resistencia y el voltaje a través de los pines para asegurarte de que el relevador esté funcionando como debería. - ¿Cuál es la vida útil típica de un relevador?
La vida útil de un relevador puede variar dependiendo de su uso, pero generalmente tienen una larga vida útil si se utilizan correctamente. - ¿Dónde puedo encontrar más información sobre cómo conectar un relevador de 4 pines?
Nuestro artículo ofrece una guía detallada y actualizada a septiembre de 2023 para ayudarte a entender todo lo que necesitas saber sobre relevadores de 4 pines.
